LES TUYERES (CANAL D’EJECTION)
1. ROLE :
Sur un GTR il augmente la vitesse des gaz par détente à
travers une tuyère convergente ce qui produit la poussée.
2. DESCRIPTION
Ø
GTR simple flux
Le
canal d’éjection d’un GTR simple flux se compose du cône d’échappement ou
diffuseur composé : d’un cône intérieur, de bras support profilés et d’une
tuyère composée d’une rallonge et d’une buse d’éjection.
La
buse d’éjection peut être à section de sortie variable afin de faire
varier la température et la vitesse de rotation dans le cas d’une
post-combustion.

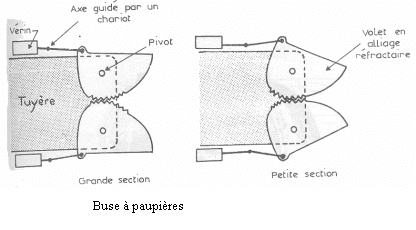

La buse à paupières donne une section de sortie
ovoïde en petite section (perturbations de l’écoulement).
La
buse multivolets forme un polygone régulier voisin d’un cercle en petite
section (écoulement plus régulier)
Les mécanismes de commandes sont en général des
vérins pneumatiques commandés automatiquement par le système de régulation du
GTR.
L'emploi d'une buse à section variable permet:
-de varier le
régime en conservant une température constante.
-de varier la température T4 en conservant un
régime constant.
-de maintenir une température et un régime constant lors de variation de TO.
-d'atteindre le régime et la température maxi en
même temps(poussée maxi )
-d'obtenir un régime
important pour un faible débit carburant(l'énergie des gaz sert essentiellement
à entraîner la turbine)
-de réguler
le régime du
compresseur BP pour un réacteur
double attelage (le régime du compresseur HP est régulé par le débit
carburant)
-l'utilisation de la post-combustion
-l'inversion de poussée dans certains cas
-l'adaptation
du réacteur au domaine de vol

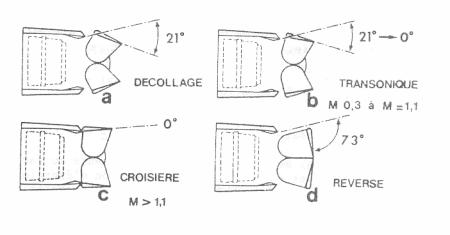

exemple :
tuyère du concorde
La tuyère secondaire est
utilisée suivant quatre configurations principales de vol, qui sont :
-le vol subsonique et jusqu'à M = 1,1 avec les
paupières régulées automatiquement de 21° à 0°.
-le vol supersonique avec les paupières complètement
ouvertes à 0°.
- le
freinage avec la fermeture totale des paupières.
Ø
GTR double flux
Le
dispositif d'éjection comporte:
-une tuyère
d'éjection primaire pour
la détente du
flux primaire(HP), elle
constitue la partie arrière du
réacteur, elle se compose d' une
buse centrale et d'un cône d'éjection.
-une tuyère
d'éjection secondaire pour
la détente du
flux secondaire (BP),elle constitue une partie de la nacelle, elle se
compose de 2 demi-capots.
Ø
GTM . GTP:
La détente se fait principalement dans la turbine, la poussée n'est pas souhaitée, le canal est de section divergente. La pression augmente alors que, la vitesse diminue. La poussée néanmoins produite dans certain cas est dite poussée résiduelle.
